产品中心
四大产品线矩阵，覆盖无源光学器件、硅基生物芯片、MEMS 半导体定制代工与 VCSEL 激光器一站式委托加工

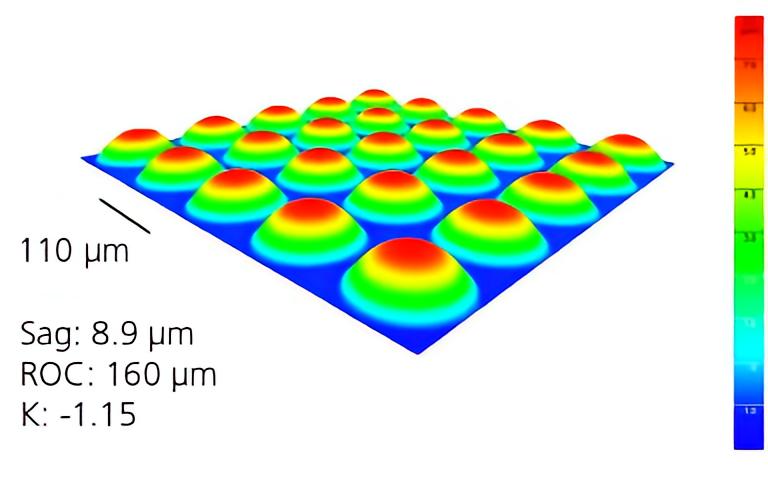

🔬 无源光学器件
依托石英高精度微纳加工能力，自研二元光学衍射元件、微透镜阵列，覆盖深紫外（DUV）、可见光、红外全波段，适配半导体光刻、激光微加工、光通信、红外成像、医疗激光设备。

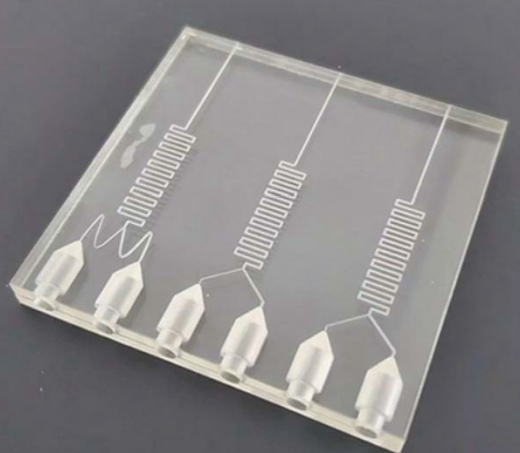

🧬 硅基生物芯片
融合半导体 MEMS 微加工与生物检测技术，面向体外诊断、透皮给药、细胞分析、可穿戴传感领域。

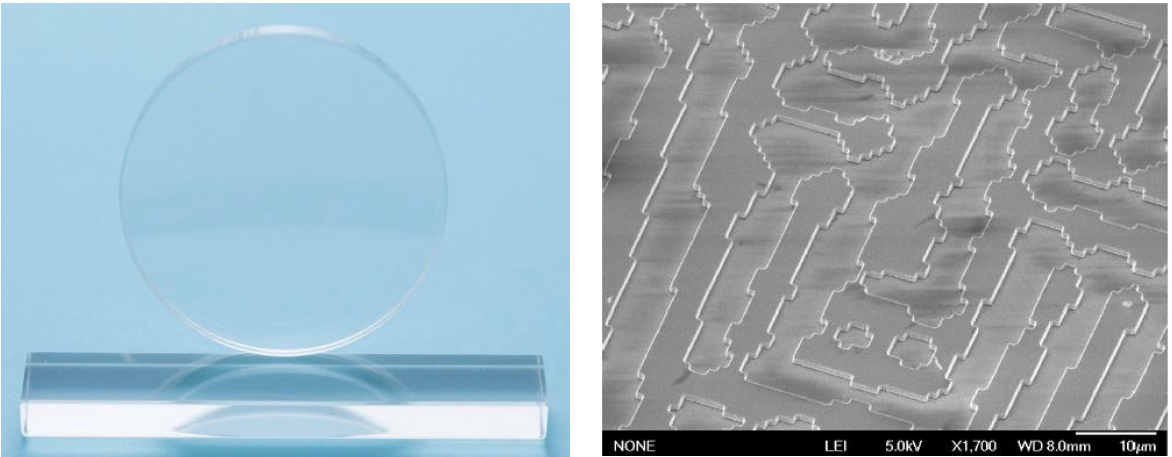

⚙️ MEMS & 半导体芯片定制代工
覆盖 MEMS 传感器与执行器、第三代宽禁带半导体器件、硅基/石英光波导及全品类微纳器件定制。

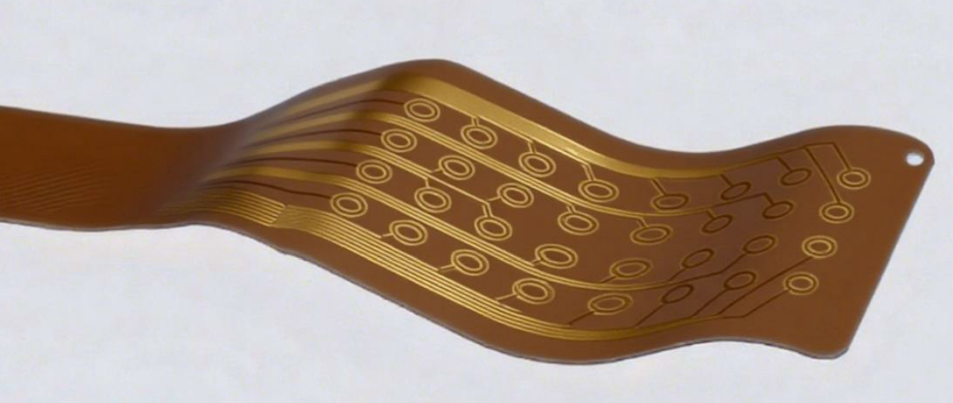

💡 VCSEL 激光器一站式委托加工
垂直腔面发射激光器全链条代工，覆盖原材料采购、晶圆制造、光学设计、模组组装全流程管控。
七大核心优势
从设计到交付，一站式微纳加工闭环服务体系，省去多厂商对接成本
全品类微纳加工全覆盖
覆盖 MEMS、第三代半导体、光波导、VCSEL 等全部代工业务，叠加自研光学与生物芯片
4/6/8 英寸洁净产线
顶配进口设备集群，兼容研发打样与大规模量产
MEMS + 光学双技术团队
深耕微纳加工十余年，兼具半导体与光学双重技术储备，一对一专属对接
一站式闭环服务
芯片方案设计→掩膜版制作→光刻/刻蚀/镀膜→晶圆键合→划片封装→电学/光学检测
现货 + 定制双业务体系
常备现货满足快速需求，同时支持全参数定制开发
知识产权保密管控
签署 NDA 协议，封闭式洁净产线分区独立生产，专属物流，全方位保障客户产权
高效交付 + 品质管控
24 小时响应，ISO 9001 质量管理体系管控，保障按期交付优质产品
全系列微纳加工工艺
7 大工艺体系，29 台套刻蚀设备 + 完整光刻线 + 镀膜封装检测集群，全兼容 8 英寸及以下晶圆
电子束光刻 (EBL)
JEOL / Raith 电子束光刻机
步进光刻
高精度步进式曝光系统
接触 / 接近式光刻
EVG 高精度对准光刻系统
纳米压印
全自动涂胶显影机组
深硅刻蚀 (DRIE)
SPTS 高深度陡直刻蚀
ICP / RIE 刻蚀
全品类介质刻蚀
金属干法刻蚀
高精度金属图形化刻蚀
IBE 离子束刻蚀
适用于难刻蚀材料
LPCVD / PECVD
AMAT 量产型 LPCVD
磁控溅射
高均匀性成膜
电子束蒸发
Optorun 光学镀膜机
PEALD 原子层沉积
三维共形覆盖
阳极键合
适用于 MEMS 封装
低温共晶键合
高气密性封装
Si-Si 直接键合
高温 / 常温工艺可选
引线键合 / 倒装贴片
倒装焊接系统
离子注入
快速退火 (RTA)
晶圆切割
砂轮切割
激光隐形划片
无损伤隐形切割
MOCVD 外延
VCSEL 外延片制备
SEM 扫描电镜
纳米级形貌表征
激光共聚焦显微镜
三维表面形貌测量
LIV 光谱测试
Cascade 高低温探针台
X 光缺陷检测
内部缺陷无损检测
核心设备集群
公司搭建六大类完整工艺设备集群，全部兼容 8 英寸及以下晶圆尺寸，覆盖刻蚀、光刻、镀膜、封装、检测、掺杂外延全工序

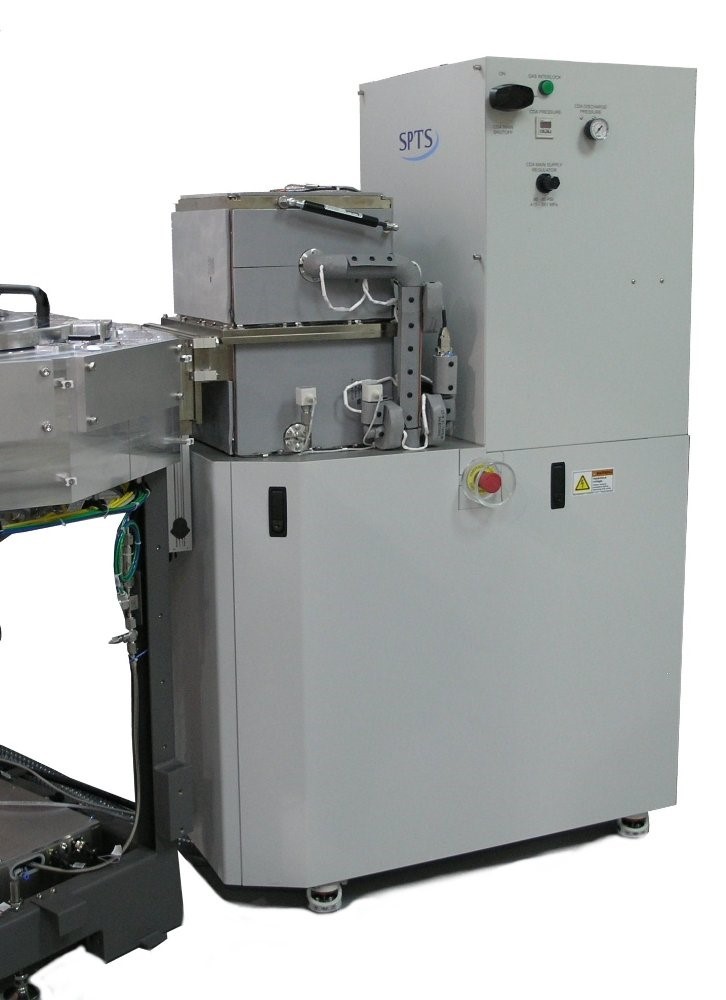

刻蚀设备集群
- STS 系列深硅刻蚀机
- 北方微电子 8 英寸深硅刻蚀
- SPTS 高深度陡直刻蚀设备
- 爱发科多材质 ICP 刻蚀机
- Lam Research 金属干法刻蚀系统
- IBE 离子束刻蚀设备
光刻设备集群

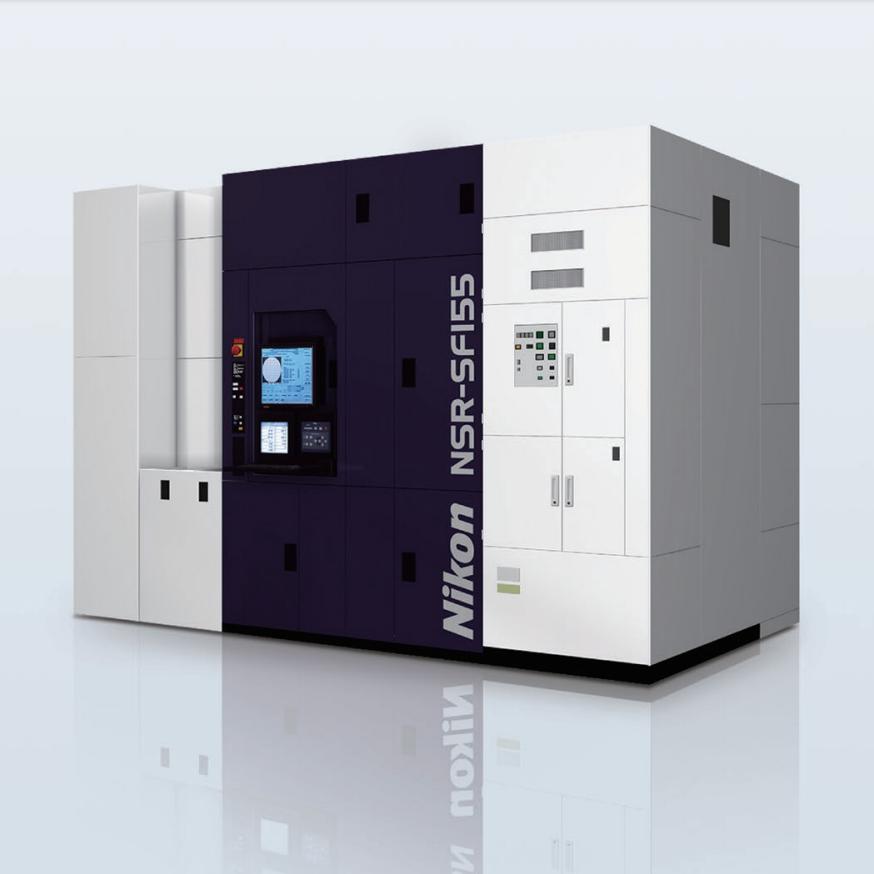

- NIKON G6 / I7 / I10 / I12 步进光刻机
- SUSS MA6 系列接触光刻机
- EVG 高精度对准光刻系统
- JEOL / Raith 电子束光刻机
- 紫外纳米压印设备
- 全自动涂胶显影机组
镀膜 / 封装 / 检测设备

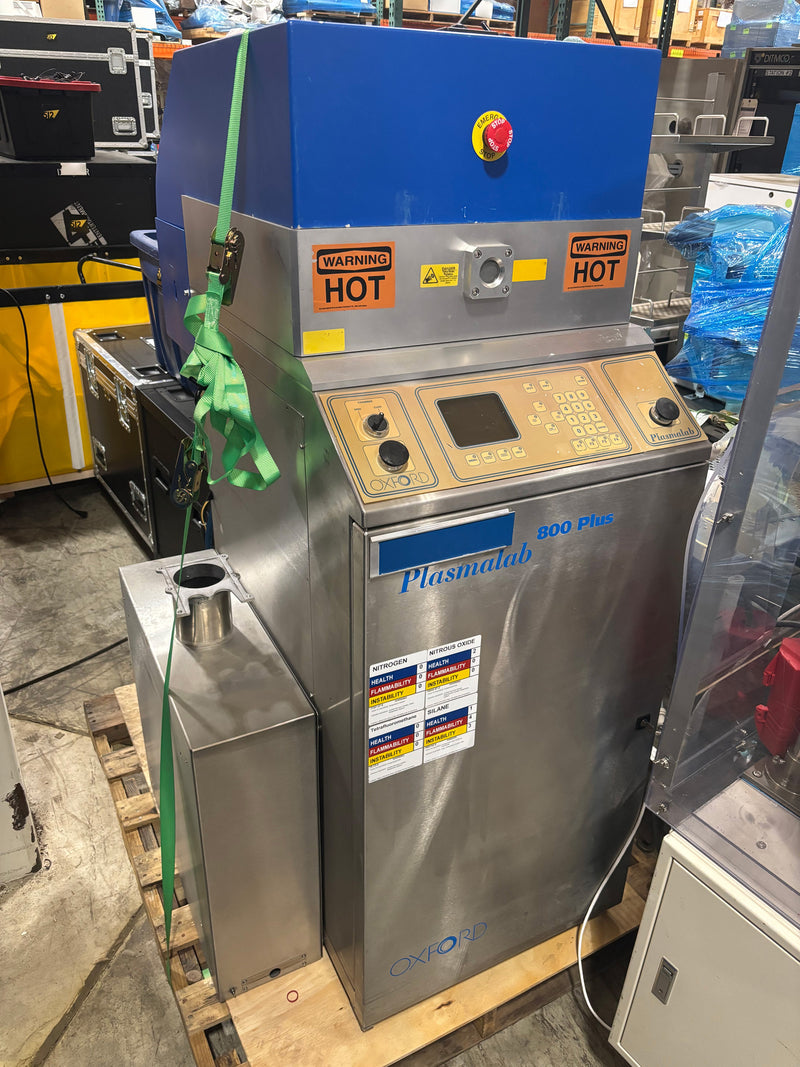

- 牛津仪器 PECVD / AMAT LPCVD
- Optorun 专业光学镀膜机
- 磁控溅射台 / 电子束蒸发系统
- PEALD 原子层沉积设备
- 迪思科全自动晶圆切割机
- 德龙飞秒激光精细加工系统
- SUSS XB8 键合机 / WestBond 引线键合机
应用领域
赋能六大关键行业，面向高校、科研院所、工业制造、激光、通信、医疗企业
半导体与
光通信
VCSEL 激光芯片、无源衍射光学元件、硅基光波导、射频 MEMS、第三代半导体芯片
精密激光
加工
355/532/1064nm 激光匀化、分束 DOE 元件、微透镜阵列，适配工业激光设备
生物医疗与
体外诊断
硅微针透皮给药芯片、微流控核酸/细胞检测芯片、柔性可穿戴生物传感电极
工业传感与
物联网
压力、温湿度、气体、声学 MEMS 传感器、微热板检测器件、光电传感模组
高校与
科研院所
微纳原型器件、二维材料实验样品、光学微结构前沿课题科研打样
标准化客户服务流程
从需求对接到成品交付，六步闭环服务体系，确保品质与效率
需求深度对接
专业工艺工程师 24 小时响应对接需求
工艺可行性评估
出具完整工艺方案、周期排期、精准报价
保密协议签订
签署 NDA 技术保密协议，保护客户产权
定制化加工生产
封闭式洁净产线分区独立生产
多维度出厂检测
电学、光学、形貌、可靠性全项测试
成品交付与售后
独立密封物流交付，终身工艺技术答疑
